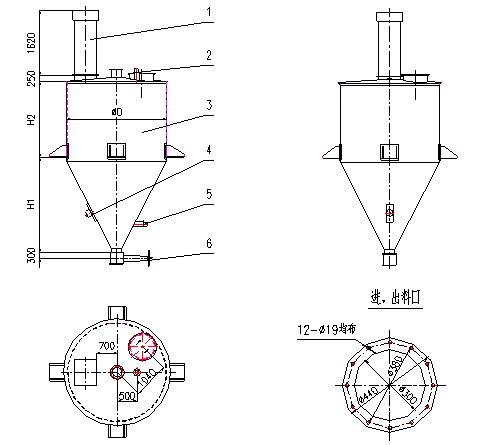

1.仓顶除尘器 2.上料位仪 3.储灰斗 4.振动电机

　　5.下料位仪 6.检修插板阀 7.灰斗支架(未示意)

　　储灰装置

　　储灰装置是输灰系统中储存灰的一种装置，由储灰斗、灰斗支架、仓顶除尘器、料位计、振打电机(或空气炮)、检修插板阀等组成。

　　规格表(mm)

项目/型号	HC3017	HC3220	HC3525	HC3536	HC3748
直径ΦD（mm）	Φ3000	Φ3200	Φ3500	Φ3500	Φ3700
储灰能力(m3)	17	20	25	36	48
锥筒体高H1（mm）	3200	3200	3400	3400	3700
直筒体高H2（mm）	2200	2200	2450	3300	3300

coration:none;text-align:center;vertical-align:middle;white-space:normal;mso-protection:locked visible;height:24.00pt;width:54.00pt;">3300

　　(注：我公司可根据用户提供的设计要求和现场实际情况，协助设计选型(含支架)，并提供详细的设计方案。)
